TCXO溫度補償晶體振蕩器在如今市場被廣泛用于無線通信系統,包括手機,筆記本電腦等不斷增長的無線PDA行業.高精密TCXO溫補晶振,TCXO晶振與普通SPXO晶振相比較在于TCXO晶振包含額外的糾正（補償）的電路晶體的頻率與溫度特性.

圖1描繪了一個簡單的說明,溫補晶振如何進行溫度補償?shù)?/span>.額外的補償電路分為三個主要類別：數字,模擬或模擬/數字組合.深入了解Crystek溫補晶振是一件很有必要的事,在不同使用情況下,數字和模擬補償之間的關系顯得尤為重要,不可相互替換.

沒有進行溫度補償?shù)念l率圖1中所示的穩定性是典型的AT切割石英晶體.它實際上是一系列曲線,主要由切割晶體坯料的角度決定.這些曲線遵循a形式的三次方程：

TCXO晶振可從在-40℃至+85℃范圍內,±1.5ppm至±5ppm頻率穩定性最高標準規格為±2.5ppm以上-30℃至+75℃.頻率穩定性在0℃至+70℃范圍內低于±1.5ppm很難實現,因此下降進入高性能類別.

Crystek溫補晶振采用小型封裝,比如5x3.2x1.5mm甚至3.2x2.5x1mm更小體積尺寸.這些微型溫補晶體振蕩器都是基于ASIC的大批量生產.因為正在使用的特定ASIC,晶體振蕩器公司不能提供任何定制除了頻率在特定范圍內.此外,所有這些小型TCXO晶振實際上都是VC-TCXO晶振系列--也就是說,它們提供了一個用于電氣調諧或偏差的引腳.

這些輸出波形選項微小的TCXO晶體振蕩器僅限于削波正弦或僅限正弦波.也提供HCMOS輸出封裝尺寸.Crystek所有產品均可提供高性能TCXO流行的波形選項（Sinewave,HCMOS,LVPECL等）.限幅正弦波形有一個與其他波形相比的主要優勢：低電流消耗.限幅正弦波的典型電流消耗最大為2mA在+3V.內部限幅正弦驅動器簡單來自收藏家雙極晶體管.這意味著振蕩器看到的負載必須是高阻抗;通常它需要一個10K歐姆負載.限幅正弦驅動器非常適合直接驅動PLLIC,Crystek晶振公司提供低電流解決方案,有四種數字實現（和一種基本模擬）類型.這些如下面所述：

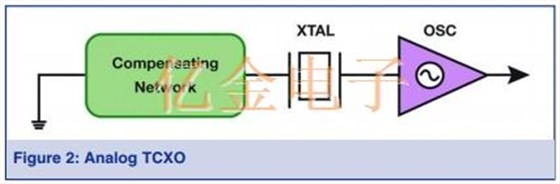

TCXO-溫度補償晶體振蕩器（見圖2）

ADTCXO-模擬數字溫度補償晶體振蕩器（參見圖3中的例外的是DAC和Logic用Cubic函數替換和模擬放大器分別）

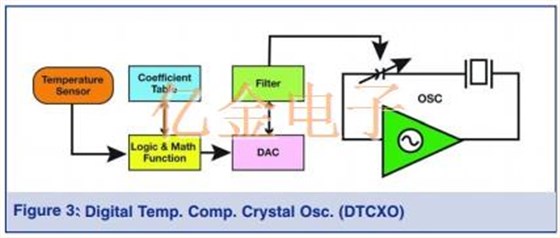

DTCXO-數字溫度補償晶體振蕩器（見圖3）

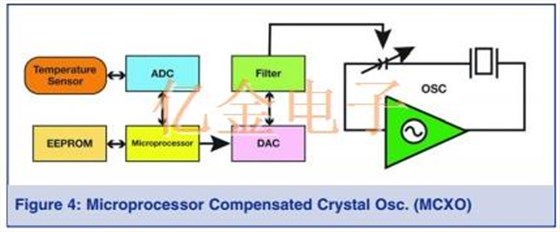

MCXO-微處理器補償晶體振蕩器（見圖4）

DCXO-數字控制晶體振蕩器

圖3中的ADTCXO是現在用于手機行業的封裝5x3.2x1.5mm,也有更小尺寸的,比如2016,2520,3225等.這些振蕩器也是因其體積小而設計難度加大,適用于所有類型的設備.但是,設計師要小心：用DTCXO版圖3和其他數字實現,這階段可能出現不同情況（突然的相位變化）當振蕩器進行校正時因為它感覺到了溫度更改ADTCXO版本圖3沒有相位跳躍由于其模擬后端.

確定石英晶體振蕩器是否有突發情況或頻率步驟可能不會在頻率與溫度曲線中很容易看到.取頻率與溫度的一階導數數據可以幫助解決突發問題.另一種發現并解決的方法是使用TCXO晶振設置測試作為相位的參考頻率鎖定環（PLL）,然后監視相位檢測器上的誤差電壓TCXO在溫度上升高.

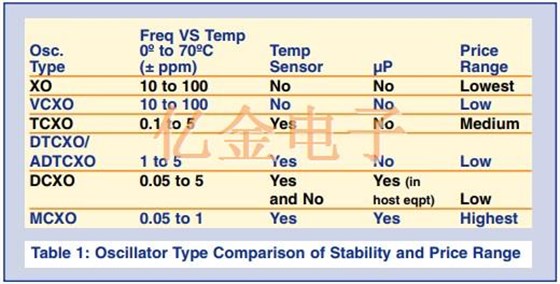

表1中對于不同石英晶體振蕩器,包括TCXO振蕩器與XO時鐘晶體振蕩器和VCXO振蕩器進行比較
